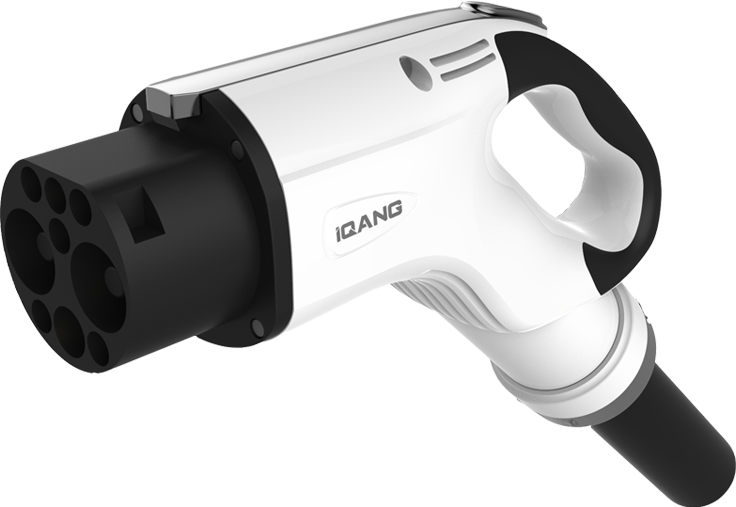

充电接头参数及功能定义
| 接头编号/标识 | 额定电压和额定电流 | 功能定义 |
|---|---|---|
| 1----(DC+) | 750V/1000V 80A/125A/200A/250A | 直流电源正，连接电源正与电池正极 |
| 2----(DC-) | 750V/1000V 80A/125A/200A/250A | 直流电源负，连接电源负与电池负极 |
| 3----() | ------- | 保护接地（PE），连接供电设备地线和车辆电平台 |
| 4----(S+) | 0V~30V 2A | 充电通信CAN_H，连接非车载充电机与电动汽车的通信线 |
| 5----(S-) | 0V~30V 2A | 充电通信CAN_L，连接非车载充电机与电动汽车的通信线 |
| 6----(CC1) | 0V~30V 2A | 充电确认连接 |
| 7----(CC2) | 0V~30V 2A | 充电确认连接 |
| 8----(A+) | 0V~30V 20A | 低压辅助电源正，连接非车载充电机为电动汽车提供的低压辅助电源 |
| 9----(A-) | 0V~30V 20A | 低压辅助电源负，连接非车载充电机为电动汽车提供的低压辅助电源 |
| 非车载充电机控制装置和车辆控制装置应有CAN总线终端电阻，建议为120Ω。通信线宜采用屏蔽双绞线，非车载充电机端屏蔽层接地。 | ||
