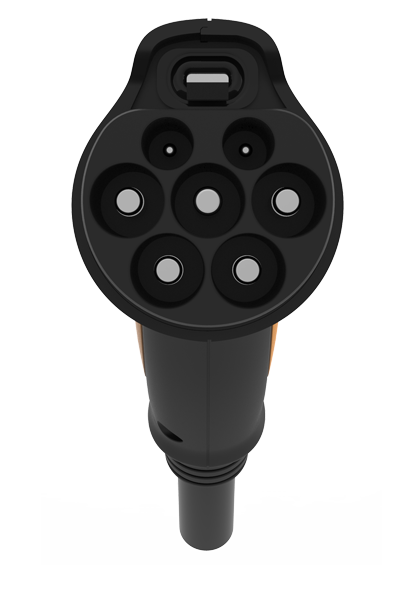

充电接头参数及功能定义
接头编号/标识 | 额定电压和额定电流 | 功能定义 |
---|---|---|
1----(L1) | 250V 32A | 交流电源(单相) |
2----(L2) | --------- | --------- |
3----(L3) | --------- | --------- |
4----(N) | 250V 32A | 中线(单相) |
5----() | --------- | 保护接地(PE),连接供电设备地线和车辆电平台 |
6----(CC) | 0V~30V 2A | 充电确认连接 |
7----(CP) | 0V~30V 2A | 控制导引 |
